Angivelse af indstillinger for brug af en ekstern mikrofon (XC15)

Dette videokamera er udstyret med 2-kanals lineær PCM-lydoptagelse og afspilning med en samplingsfrekvens på 48 KHz. Du kan optage lyd ved hjælp af en kommercielt tilgængelig ekstern mikrofon (INPUT-stik, MIC-stik), analog linjeindgang (INPUT-stik) eller den indbyggede stereomikrofon.
Lyd optages ikke i slow & fast motion-optagelsesmetode.

Ved hjælp af MIC-stikket / den indbyggede mikrofon, når mikrofonadapteren er monteret

Hvis du vil bruge en ekstern mikrofon, der er sluttet til MIC-stikket, eller bruge den indbyggede mikrofon, mens den medfølgende mikrofonadapter er sluttet til videokameraet, skal du følge nedenstående procedure for at deaktivere INPUT-stikkene.

1. Tryk på knappen [MENU].

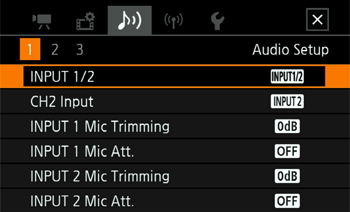

2. Tryk på [ : Audio Setup ] (Lydopsætning) -> [INPUT 1/2] (Indgang 1/2).

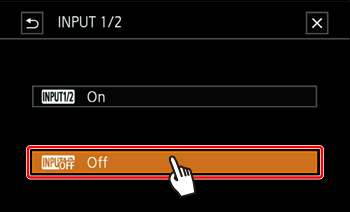

3. Vælg [ : Off] (Fra).

REFERENCE

Vælg [ : On ] (Til) for at aktivere INPUT-stikkene.

4. Tryk på [ ].

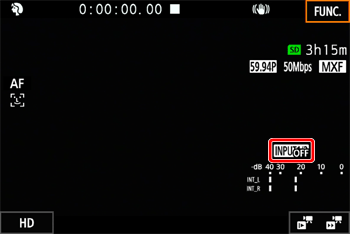

5. [ ] vises nederst til højre på skærmen.

Brug af INPUT 1/INPUT 2-stikkene

Når den medfølgende mikrofonadapter er tilsluttet til et videokamera, kan du bruge INPUT-stikkene til at optage lyd uafhængigt til to lydkanaler fra en mikrofon eller en analog lydindgangskilde.

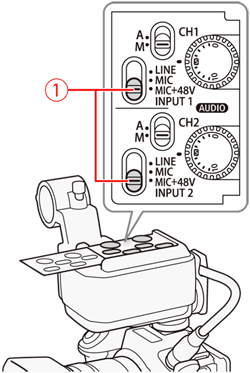

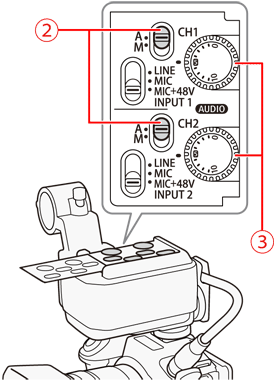

1: For at vælge lydkilden skal du indstille INPUT 1- eller INPUT 2-knappen () til LINE eller MIC efter behov.

VIGTIGT

Indstil kontakten i stedet til MIC+48V for at sende fantomspænding til en mikrofon. Sørg for at tilslutte mikrofonen, før du slår fantomspændingen til. Bevar tilslutningen til mikrofonen, når du slår fantomspændingen fra.
Når du bruger INPUT-stikkene til kun at optage til én kanal, skal du bruge INPUT 1-stikket.

BEMÆRK

Hvis du tilslutter en mikrofon eller en enhed, der ikke understøtter fantomspænding, skal du sørge for at indstille den tilsvarende INPUT-knap til henholdsvis MIC eller LINE. Hvis du indstiller kontakten til MIC+48V, kan mikrofonen eller enheden blive ødelagt.

2: Optagelse af et enkelt audioinput til to lydkanaler (INPUT-stikkene)
Som standard bliver hvert audioinput optaget på en separat lydkanal (INPUT 1 til CH1 og INPUT 2 til CH2). Hvis det er nødvendigt (f.eks. som lyd-backupoptagelse), kan du optage audioinput i INPUT 1-stikket til begge lydkanaler CH1 og CH2. I dette tilfælde kan du justere lydoptagelsesstyrken for hver kanal uafhængigt af hinanden.

2-1. Tryk på knappen [MENU].

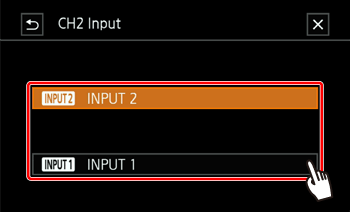

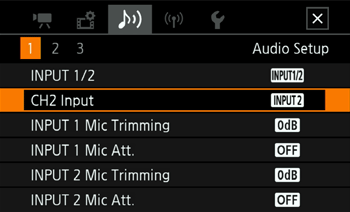

2-2. Tryk på [ : Audio Setup] (Lydindgang) -> [CH2 Input] (CH2-indgang).

2-3. Vælg den ønskede indstilling.

VIGTIGT

[ INPUT 2]: Optager lyd til hver kanal for sig. Lydinput i INPUT 1 optages på CH1, mens lydinput i INPUT 2 optages på CH2.
[ INPUT 2]: Audioinput i INPUT 1 optages til begge kanaler. Lydinput i INPUT 2 vil ikke blive optaget.

2-4. Tryk på [ ].

Lydoptagelsesniveau (INPUT-stik)

Du kan indstille lydoptagelsesstyrken for audioinput fra INPUT-stikkene til automatisk eller manuel uafhængigt for hver kanal.

1: Automatisk justering af lydstyrke

Indstil lydniveaukontakten () for den ønskede kanal til A (automatisk), hvorefter videokameraet automatisk justerer kanalens lydniveau.

BEMÆRK

Når både CH1 og CH2 er indstillet til den samme lydkilde (ekstern mikrofon eller ekstern linjeindgang), og lydniveauet er indstillet til automatisk, kan du bruge indstillingen [ : Audio Setup] (Lydindstilling) -> [INPUT 1/2 ALC Link] til at forbinde justeringen af lydniveau for begge kanaler.

2: Manuel justering af lydstyrke

Du kan indstille lydniveauet for hver kanal manuelt fra -∞ til +18 dB.

2-1. Indstil lydniveaukontakten () for den ønskede kanal til M (manuel).

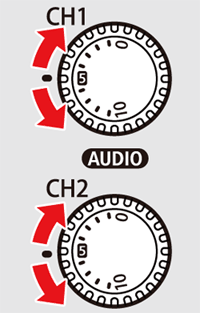

2-2. Drej det tilhørende hjul [ ] () for at justere lydstyrken.

REFERENCE

Til orientering: 0 svarer til -∞, 5 svarer til 0 dB, og 10 svarer til +18 dB.
Det anbefales, at du justerer lydoptagelsesstyrken, så lydstyrkemåleren på skærmen kun en gang imellem slår ud til højre for -18 dB mærket (et mærke til højre for -20 dB mærket).

BEMÆRK

Hvis mindst én af kanalerne er indstillet til manuel justering af lydniveau, kan du også aktivere lydstyrkebegrænseren for at forhindre forvrængning af lyd. Når lydstyrkebegrænseren er aktiveret, vil den begrænse udsving i indgående lydsignaler, når de overskrider ca. -6 dBFS. Brug indstillingen [ Audio Setup] (Lydopsætning) -> [INPUT 1&2 Limiter] (INPUT 1&2 begrænser).
Vi anbefaler brug af hovedtelefon ved justering af lydstyrke. Hvis inputniveauet er for højt, kan lyden blive forvrænget, selv hvis indikatoren for lydstyrken viser et passende niveau.
Når lydniveaumåleren når det røde punkt (0 dB), kan lyden være forvrænget.
Hvis lyden er forvrænget, selv om lydniveauindikatoren viser et passende niveau, skal du aktivere mikrofondæmpning.
Vi anbefaler brug af hovedtelefoner for at kontrollere lydniveauet, mens du justerer lydoptagelsesniveauet, eller når mikrofondæmpning er aktiveret.

3: Justering af mikrofonens følsomhed (INPUT-stik)

Når INPUT 1- eller INPUT 2-kontakten er sat til MIC eller MIC+48V, kan du vælge den eksterne mikrofons følsomhed.

3-1. Tryk på knappen [MENU].

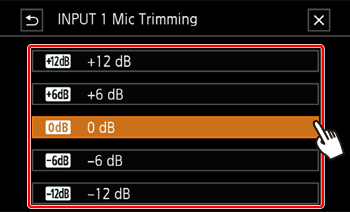

3-2. Tryk på [ : Audio Setup ] (Lydopsætning) -> [INPUT 1 Mic Trimming] (INPUT 1-mikrofonjustering) eller [INPUT 2 Mic Trimming] (INPUT 2-mikrofonjustering).

3-3. Vælg den ønskede indstilling.

REFERENCE

Du kan vælge et af 5 følsomhedsniveauer fra -12 dB til +12 dB.

3-4. Tryk på [ ].

4: Aktivering af mikrofondæmpning (INPUT-stik)

Når INPUT 1- eller INPUT 2-kontakten er sat til MIC eller MIC+48V, kan du aktivere det eksterne mikrofondæmpeled (20 dB).

4-1. Tryk på knappen [MENU].

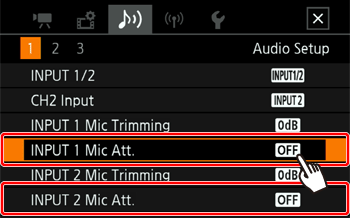

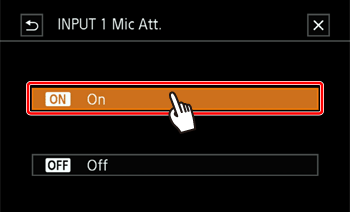

4-2. Vælg [ Audio Setup] (Lydopsætning) -> [INPUT 1 Mic Att.] (INPUT 1 mikrofondæmpning) eller [INPUT 2 Mic Att. ] (INPUT 2 mikrofondæmpning).

4-3. Vælg den ønskede indstilling.

4-4. Tryk på [ ].

Lydoptagelsesstyrke (MIC-stik/indbygget mikrofon)

Du kan justere lydoptagelsesniveauet for den indbyggede mikrofon eller en ekstern mikrofon, der er sluttet til MIC-stikket.

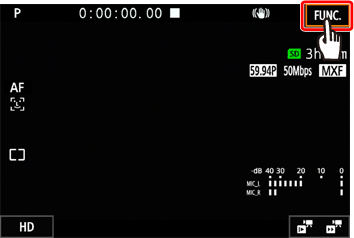

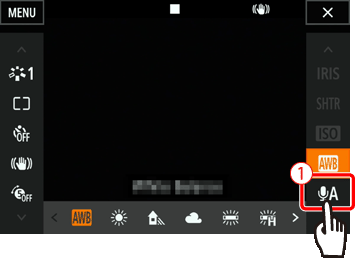

1. Tryk på [ ].

2. Tryk på [ ] : Mic Level ] (Mikrofonniveau).

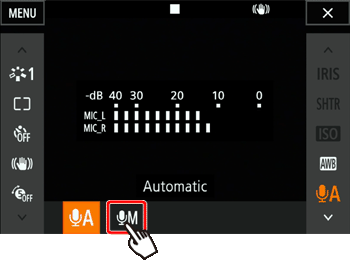

3. Tryk på [ : Manual ] (Manuel) for at indstille lydoptagelsesstyrken til manuel.

REFERENCE

Tryk på [ : Automatic ] (Automatisk) i stedet for at gendanne videokameraet til automatisk lydoptagelsesstyrke.

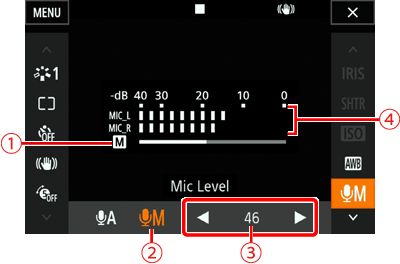

4. Tryk på [ ] for at indstille lydoptagelsesstyrken.

: Bjælke til justering af lydstyrke
: Manuel justering af lydstyrke
: Aktuel lydoptagelsesstyrke
: Lydstyrkeindikator

Det anbefales, at du justerer lydoptagelsesstyrken, så måleren kun en gang imellem slår ud til højre for -10 dB mærket.

5. Tryk på [ ].

BEMÆRK

Når lydniveaumåleren når det røde punkt (0 dB), kan lyden være forvrænget.
Vi anbefaler brug af hovedtelefoner for at kontrollere lydniveauet, mens du justerer lydoptagelsesniveauet, eller når mikrofondæmpning er aktiveret.

Mikrofondæmpning (MIC-stik)

Du kan aktivere mikrofondæmpning (20 dB) for en mikrofon, der er sluttet til MIC-stikket, for at forhindre forvrængning af lyden, hvis lydstyrken er for høj.

1. Tryk på knappen [MENU].

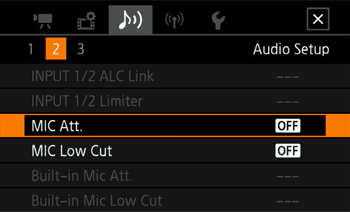

2. Tryk på [ : Audio Setup] (Lydopsætning) -> [Mic Att.] (Mikrofondæmpning).

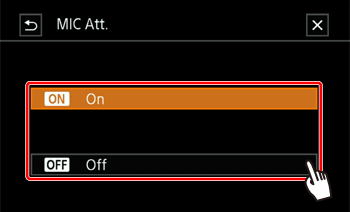

3. Vælg den ønskede indstilling.

BEMÆRK

[ On ] (Til): Mikrofondæmpning er aktiveret på alle tidspunkter for at gengive lyden mere troværdigt.
[ Off ] (Fra): Mikrofondæmpning er deaktiveret på alle tidspunkter.

4. Tryk på [ ].

Lavfrekvent filter (MIC-stik)

Når du optager med en mikrofon sluttet til MIC-stikket, kan du aktivere det lavfrekvente filter for at reducere lyden af vinden, en bilmotor og lignende lyde i omgivelserne.

1. Tryk på knappen [MENU].

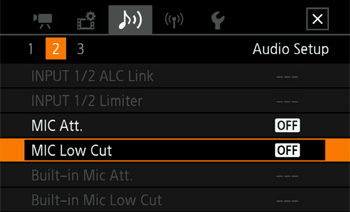

2. Tryk på [ : Audio Setup] (Lydopsætning) -> [MIC Low Cut] (Mikrofon lavfrekvent filter).

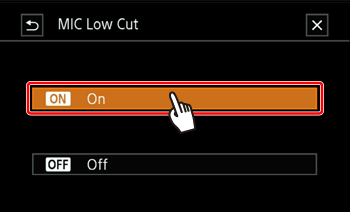

3. Vælg den ønskede indstilling.

4. Tryk på [ ].
