De forskellige optagelsestilstande og tilsvarende udgangsstik vises i nedenstående tabel:

		HD/SD SDI-stik*	COMPONENT OUT -stik	HDV/DV -stik	VIDEO og stik
HD	[LETTERBOX] indstillet til [OFF] (FRA)	1920 X 1080	D3 (1440 X 1080)	MPEG TS
	[LETTERBOX] indstillet til [ON] (TIL)	SD SDI	D1(SD)	MPEG TS
SD 16:9	[LETTERBOX] indstillet til [OFF] (FRA)	640 x 480	D1(SD)	DV(SD)
	[LETTERBOX] indstillet til [ON] (TIL)	SD SDI	D1	DV(SD)
SD 4:3		640 x 480	D1 (SD) Normal	DV(SD)
* udelukkende.

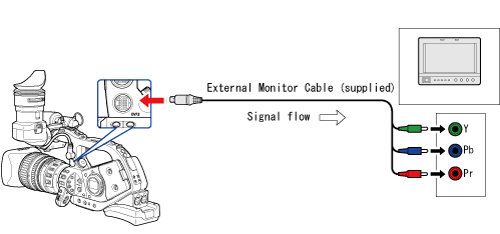

Visning af søgerens skærm på en ekstern monitor

Skærmen på en ekstern monitor eller søger, der er sluttet til EVF2-stikket viser præcis samme billede som det, der vises på videokamerasøgerens skærm. Brug det medfølgende kabel til ekstern monitor til at foretage tilslutning til en monitor eller et tv med komponentvideoindgange.

1. Tilslutning til en HD-monitor eller et HD-tv

1-1. Brug af HD/SD SDI-stikket (XL H1S)

* Hvis [SDI OUTPUT] (SDI-udgang) er indstillet til [OFF] (Fra) (ingen integreret lyd), er lydsignalet adskilt fra SDI-videoudgangssignalet

• Aktiver HD/SD SDI-udgangen, og vælg den rette videoudgang (HD eller SD).

1. Indstil funktionsvælgeren til .
2. Åbn menuen, og vælg [SIGNAL SETUP] (Signalindstilling). Vælg [SDI OUTPUT] (SDI-udgang), og indstil den til [ON] (Til) eller [ON(OSD)] (Til (OSD)).
3. Vælg [SDI SPEC.] (SDI-spec.) fra samme undermenu under [SIGNAL SETUP] (Signalindstilling). Vælg [AUTO] eller [SD LOCKED] (SD låst), så det passer til den videoudgang, du vil bruge.
4. Luk menuen.

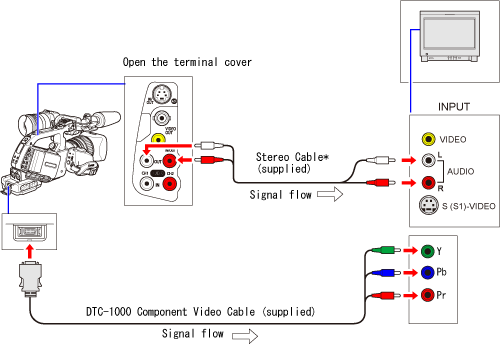

1-2. Brug af COMPONENT OUT-stikket

* Lydsignalet er adskilt fra komponentvideosignalet.

• Vælg det komponentvideosignal, der passer til det tv eller den monitor, du tilslutter.

Åbn menuen, og vælg [SIGNAL SETUP] (Signalindstilling). Vælg [COMP.OUT] (Komp. ud), vælg en indstilling, og luk menuen.

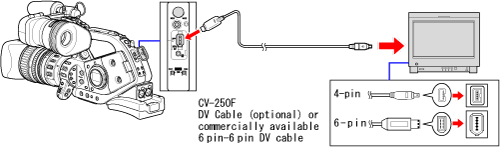

1-3. Brug af HDV/DV-stikket

• Ved tilslutning af videokameraet til en monitor eller et tv, der understøtter DV-input, kan det være nødvendigt at følge en procedure på monitoren eller tv'et, før kameraet genkendes.
• Hvis det er nødvendigt, skal du starte DV-konvertering og vælge, om et bånd, der er optaget i HD, skal konverteres til SD via følgende procedure.

Åbn menuen, og vælg [SIGNAL SETUP] (Signalindstilling). Vælg [HD DOWN-CONV] (HD. Nedkonv.), vælg en indstilling, og luk menuen.

1-4. Brug af VIDEO IN/OUT- eller S-Video IN/OUT-stikket

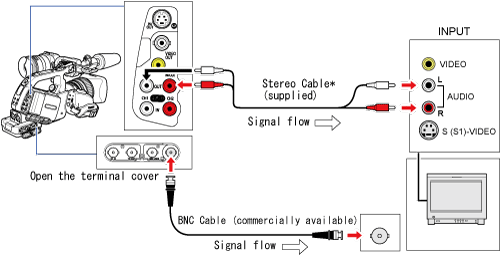

* Hvis du vil bruge VIDEO-stik i stedet for -stikket, skal du slutte tv'et til videokameraets VIDEO OUT-stik med et BNC-kabel (kan købes i mange butikker) eller slutte tv'et til videokameraets VIDEO IN/OUT-stik med et RCA-videokabel (kan købes i mange butikker).

2. Tilslutning til Standard Definition-tv eller -monitor

2-1. Brug af COMPONENT OUT-stikket

* Lydsignalet er adskilt fra komponentvideosignalet.

• Vælg det komponentvideosignal, der passer til det tv eller den monitor, du tilslutter.

Åbn menuen, og vælg [SIGNAL SETUP] (Signalindstilling). Vælg [COMP.OUT] (Komp. ud), vælg en indstilling, og luk menuen.

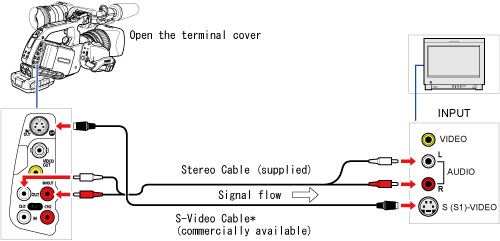

2-2. Brug af VIDEO IN/OUT- eller S-Video IN/OUT-stikket

* Hvis du vil bruge VIDEO-stik i stedet for -stikket, skal du slutte tv'et til videokameraets VIDEO OUT-stik med et BNC-kabel (kan købes i mange butikker) eller slutte tv'et til videokameraets VIDEO IN/OUT-stik med et RCA-videokabel (kan købes i mange butikker).

• Ved tilslutning til et tv med et formatforhold på 4:3 skal [LETTERBOX]-indstillingen ændres tilsvarende.

Åbn menuen, og vælg [SIGNAL SETUP] (Signalindstilling). Vælg [LETTERBOX], indstil til [ON] (Til), og luk menuen.
